Présentation
Cette intégration amène dans Gladys les pompes à chaleur équipées d’un régulateur Luxtronik 2.0 ou 2.1, sur votre réseau local, sans aucun cloud : Alpha Innotec, Novelan, Siemens, Buderus, Nibe AP, Roth, Elco, Wolf et les autres marques qui l’utilisent.
Gladys lit les températures, le mode de fonctionnement et l’état, le compresseur et l’appoint électrique, le journal d’erreurs, les compteurs de puissance et d’énergie quand le régulateur les fournit, et peut (seulement si vous l’autorisez) changer les modes chauffage et eau chaude, la « température +/- », la consigne d’eau chaude et le rafraîchissement.
Sans lien avec Alpha Innotec ni les marques citées.
Prérequis
- Gladys Assistant 5.1.0 ou plus récent.
- Le régulateur de la pompe à chaleur branché à votre réseau par un câble (Ethernet), sur le même réseau que Gladys.
- Une adresse IP fixe pour le régulateur (une réservation DHCP dans votre box). Elle s’affiche sur le régulateur, dans Service > Information > Adresse IP.
- Rien à installer sur le régulateur : Gladys utilise son port intégré 8889, celui des outils Alpha Innotec et des intégrations Home Assistant.
Configuration
Pompe à chaleur
Saisissez l’adresse IP du régulateur dans Adresse de la pompe à chaleur (plusieurs pompes à chaleur : séparez les adresses par des virgules ; ajoutez :port seulement si votre installateur a changé le port 8889), puis appuyez sur Rechercher et tester les pompes à chaleur.
Chercher aussi sur le réseau : Gladys envoie en plus le message de recherche Alpha Innotec sur les ports UDP 4444 et 47808. Tous les firmwares n’y répondent pas : l’adresse saisie est le moyen fiable.
Intervalle de lecture : à quelle fréquence le régulateur est lu, de 30 secondes à 5 minutes. Le régulateur supporte mal les demandes fréquentes : l’intégration n’ouvre qu’une connexion à la fois et la ferme après chaque lecture.
Modifier les réglages
Autoriser les modifications est désactivé par défaut : Gladys ne fait que lire. Une fois la case cochée, les modes chauffage et eau chaude, la température +/-, la consigne d’eau chaude et le rafraîchissement se pilotent depuis Gladys. Chaque modification est écrite dans la mémoire du régulateur, qui s’use, donc l’intégration :
- n’écrit jamais une valeur déjà en place ;
- modifie un même réglage au plus toutes les 2 minutes, et 50 réglages par jour au maximum ;
- n’accepte que des valeurs dans des bornes sûres (eau chaude 30 à 65 °C, température +/- de −5 à +5 °C, rafraîchissement 18 à 30 °C) et refuse les autres ;
- relit la valeur après l’avoir écrite ;
- n’écrit jamais sur les firmwares V1.90.x et V2.90.x, qui plantent à la moindre modification (mettez d’abord le firmware à jour).
Langue des noms et des textes : la langue des noms des fonctionnalités, des modes et des messages d’erreur.
Utilisation
Appareils
Ouvrez l’onglet Découverte de l’intégration et ajoutez les appareils de la pompe à chaleur :
- Pompe à chaleur : températures extérieure (et extérieure moyenne), de départ, de retour, consigne de retour, gaz chauds, entrée et sortie de la source de chaleur, température ambiante avec une commande d’ambiance, mode de fonctionnement, état, dernière erreur, compresseur et appoint électrique (marche / arrêt), puissance électrique et électricité consommée, puissance thermique et chaleur produite (quand le régulateur les fournit), heures et démarrages du compresseur, heures de l’appoint.
- Pompe à chaleur – chauffage : mode chauffage (automatique, 2e générateur, party, vacances, arrêt) et température +/- (le décalage de la courbe de chauffe, comme sur le régulateur).
- Pompe à chaleur – eau chaude (si la pompe à chaleur produit l’eau chaude) : température, consigne, mode, production en cours.
- Pompe à chaleur – rafraîchissement (si elle peut rafraîchir) : rafraîchissement marche / arrêt (automatique) et sa consigne.
Ajoutez Électricité consommée au suivi de l’énergie de Gladys pour voir la consommation et le coût de la pompe à chaleur. Chaleur produite est la chaleur fournie (pas de l’électricité) : elle sert à l’historique.

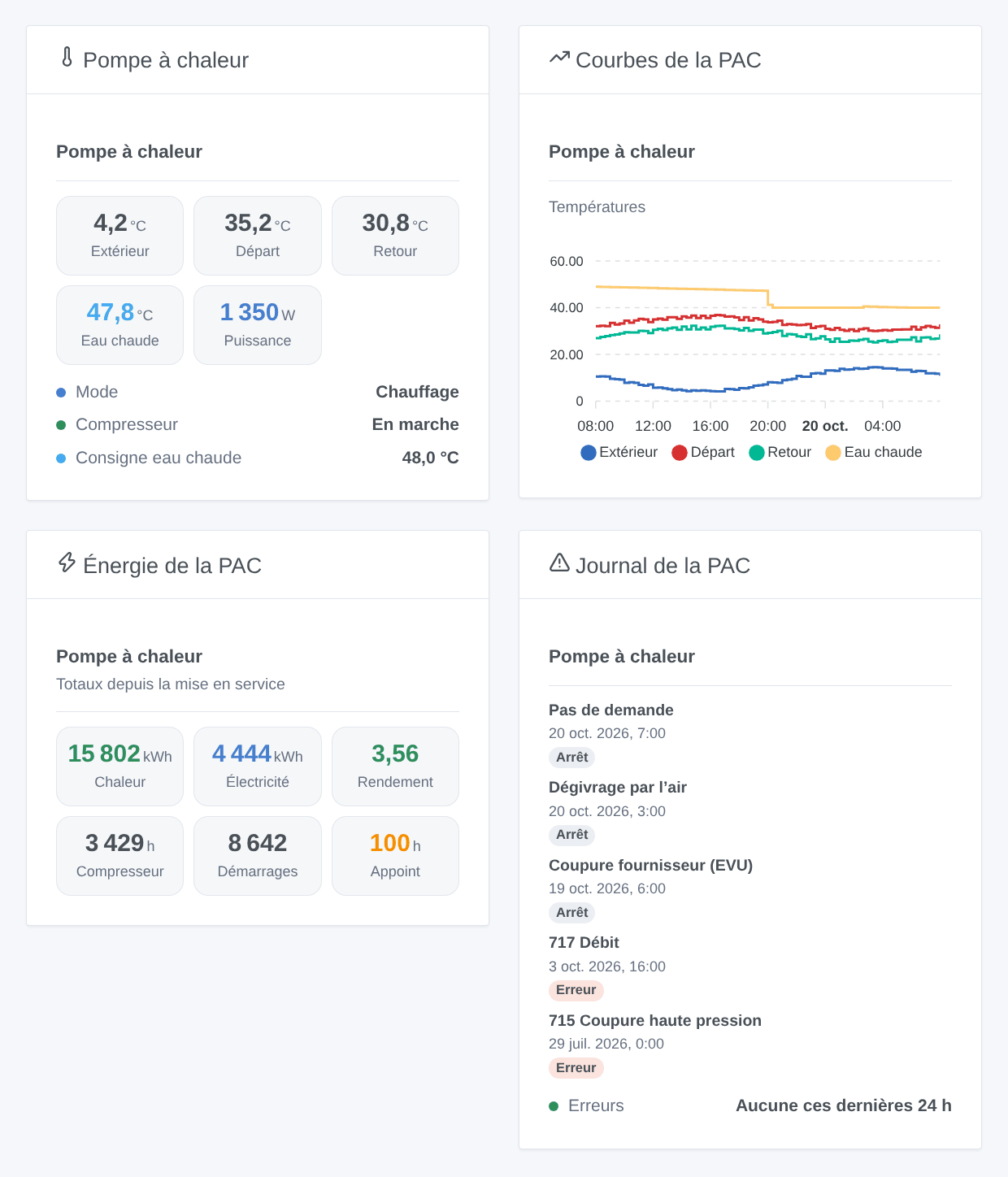

Widgets
- Pompe à chaleur : ce qu’elle fait maintenant : mode, état, compresseur, appoint, températures extérieure, de départ, de retour et d’eau chaude, puissance absorbée.
- Courbes de la PAC : températures extérieure, de départ, de retour et d’eau chaude sur 24 heures, 3 ou 7 jours (les appareils doivent être ajoutés).
- Énergie de la PAC : chaleur produite, électricité consommée, rendement (chaleur ÷ électricité depuis la mise en service), heures et démarrages du compresseur, heures de l’appoint.
- Journal de la PAC : les dernières erreurs et les derniers arrêts du compresseur, avec leurs dates.
Scènes
Déclencheurs : La pompe à chaleur signale une erreur (une nouvelle entrée dans son journal, avec le code et sa signification), La pompe à chaleur change de mode (filtre sur le nouveau mode ou le précédent : chauffage, eau chaude, dégivrage, coupure fournisseur, rafraîchissement, pas de demande…), L’appoint électrique démarre, L’appoint électrique s’arrête (avec sa durée), La pompe à chaleur ne répond plus (3 minutes), La pompe à chaleur répond de nouveau.
Action : Lire la pompe à chaleur (mode, état, températures, consigne d’eau chaude, puissance, dernière erreur), pour un message ou une condition.
Exemples :
- La pompe à chaleur signale une erreur → envoyer une notification avec
{{triggerEvent.data.error_text}}. - L’appoint électrique démarre → envoyer un message : l’électricité coûte cher, vérifiez la pompe à chaleur.
- La pompe à chaleur passe en dégivrage → ne pas lancer la VMC de la salle de bain maintenant.
Dépannage
- « Aucune pompe à chaleur ne répond sur le port 8889 » : vérifiez l’adresse IP sur le régulateur, le câble réseau, et que rien d’autre (un ancien outil, une autre domotique) ne garde une connexion ouverte : le régulateur accepte peu de clients.
- La recherche réseau ne trouve rien : normal avec certains firmwares ; saisissez l’adresse.
- « Les modifications sont désactivées » : cochez Autoriser les modifications dans les réglages.
- « Le firmware … plante le régulateur » : les firmwares V1.90 et V2.90 n’acceptent aucune modification par le réseau ; la lecture fonctionne.
- Une valeur manque (température ambiante, puissance, énergie) : votre régulateur ne la fournit pas ; une mise à jour du firmware l’ajoute parfois.
- Le bouton Rechercher et tester les pompes à chaleur liste ce que voit l’intégration ; l’onglet Logs de l’intégration en dit plus.
Signalez un problème sur GitHub avec votre version de Gladys, la version de l’intégration, le modèle de pompe à chaleur, le firmware du régulateur et les logs.
Paramètres de configuration
Voici les paramètres demandés par Luxtronik dans son écran de configuration dans Gladys.
| Paramètre | Type | Obligatoire | Description |
|---|---|---|---|
| Votre pompe à chaleur | section | Non | Luxtronik 2.0 et 2.1 est le régulateur de nombreuses pompes à chaleur : Alpha Innotec, Novelan, Siemens, Buderus, Nibe AP, Roth, Elco, Wolf. Gladys le lit directement sur le réseau local (port TCP 8889), sans aucun cloud : branchez le régulateur à votre réseau par un câble et donnez-lui une adresse IP fixe dans votre box. Son adresse est affichée sur le régulateur, dans Service > Information > Adresse IP. Rien ne sort de votre réseau. Sans lien avec Alpha Innotec ni les marques citées. |
| Adresse de la pompe à chaleur | string | Non | L’adresse IP du régulateur ; plusieurs pompes à chaleur : séparez-les par des virgules. Ajoutez « :port » seulement si votre installateur a changé le port 8889. |
| Chercher aussi sur le réseau | boolean | Non | Envoie le message de recherche Alpha Innotec (UDP 4444 et 47808) via Gladys. Tous les firmwares n’y répondent pas : l’adresse saisie fonctionne toujours. |
| Intervalle de lecture | select | Non | À quelle fréquence le régulateur est lu. Il supporte mal les demandes fréquentes : 30 secondes au minimum. |
| Modifier les réglages | section | Non | Désactivé par défaut : Gladys ne fait que lire. Une fois autorisé, Gladys peut changer les modes chauffage et eau chaude, la température +/-, la consigne d’eau chaude et le rafraîchissement. Chaque modification est écrite dans la mémoire du régulateur, qui s’use : une même valeur n’est jamais réécrite, un réglage au plus toutes les 2 minutes, 50 modifications par jour au maximum, dans des bornes sûres. Les firmwares V1.90 et V2.90 plantent à la moindre modification : ils restent en lecture seule. |
| Autoriser les modifications | boolean | Non | À cocher seulement si vous connaissez ces réglages : un mauvais réglage peut arrêter la pompe à chaleur. Consultez votre notice. |
| Langue des noms et des textes | select | Non | Gladys n’indique pas aux intégrations la langue de ses utilisateurs : choisissez celle des noms des fonctionnalités, des modes et des messages d’erreur. |
Comment installer Luxtronik dans Gladys
- Dans Gladys, ouvrez Intégrations : Luxtronik apparaît dans le catalogue, aux côtés des intégrations natives, avec un badge communautaire.
- Cliquez sur Installer. Gladys télécharge l'image Docker (
ghcr.io/william-de71/gladys-luxtronik:0.1.0), la démarre dans un bac à sable isolé du cœur, et génère l'interface de l'intégration (appareils, découverte et configuration). - Ouvrez l'écran Configuration de l'intégration, remplissez les paramètres, puis enregistrez.
- Vous pouvez aussi l'installer directement depuis l'URL de son dépôt : https://github.com/William-De71/gladys-luxtronik.
Luxtronik nécessite Gladys >=5.1.0. Le catalogue dans Gladys se rafraîchit toutes les heures : une nouvelle version est donc disponible au plus tard une heure après sa sortie.
Vous n'utilisez pas encore Gladys ? C'est gratuit et open source : suivez le guide d'installation pour démarrer.
À propos des intégrations externes
Luxtronik est une intégration externe : une intégration communautaire empaquetée dans un conteneur Docker et publiée sur GitHub, que Gladys installe en un clic et exécute dans un bac à sable isolé de son cœur. Elle est publiée et maintenue par William-De71, et non par l'équipe cœur de Gladys.
