Integración domótica Luxtronik, gratuita y de código abierto
Bombas de calor Luxtronik (Alpha Innotec, Novelan…): temperaturas, modos, energía, en local.
Publicado por William-De71
- Dispositivos
- Versión 0.1.0
- Requiere Gladys >=5.1.0
- ★ 0
Presentación
Esta integración lleva a Gladys las bombas de calor con un regulador Luxtronik 2.0 o 2.1, en su red local, sin ninguna nube: Alpha Innotec, Novelan, Siemens, Buderus, Nibe AP, Roth, Elco, Wolf y las demás marcas que lo usan.
Gladys lee las temperaturas, el modo de funcionamiento y el estado, el compresor y la resistencia de apoyo, el registro de errores, los contadores de potencia y de energía cuando el regulador los proporciona, y puede (solo si usted lo permite) cambiar los modos de calefacción y agua caliente, la «temperatura +/-», la consigna de agua caliente y la refrigeración.
Sin relación con Alpha Innotec ni con las marcas citadas.
Requisitos
- Gladys Assistant 5.1.0 o posterior.
- El regulador de la bomba de calor conectado a su red por cable (Ethernet), en la misma red que Gladys.
- Una dirección IP fija para el regulador (una reserva DHCP en su router). Aparece en el regulador, en Servicio > Información > Dirección IP.
- Nada que instalar en el regulador: Gladys usa su puerto integrado 8889, el de las herramientas de Alpha Innotec y de las integraciones de Home Assistant.
Configuración
Bomba de calor
Escriba la dirección IP del regulador en Dirección de la bomba de calor (varias bombas de calor: separe las direcciones con comas; añada :puerto solo si su instalador cambió el puerto 8889) y pulse Buscar y probar las bombas de calor.
Buscar también en la red: Gladys envía además el mensaje de búsqueda de Alpha Innotec a los puertos UDP 4444 y 47808. No todos los firmwares responden: la dirección escrita es la vía fiable.
Intervalo de lectura: cada cuánto se lee el regulador, de 30 segundos a 5 minutos. El regulador tolera mal las peticiones frecuentes: la integración abre una sola conexión a la vez y la cierra después de cada lectura.
Cambiar ajustes
Permitir cambios está desactivado por defecto: Gladys solo lee. Una vez marcado, los modos de calefacción y agua caliente, la temperatura +/-, la consigna de agua caliente y la refrigeración se pueden cambiar desde Gladys. Cada cambio se escribe en la memoria del regulador, que se desgasta, así que la integración:
- nunca escribe un valor que ya está puesto;
- cambia un mismo ajuste como máximo cada 2 minutos, y 50 ajustes al día como máximo;
- solo acepta valores dentro de límites seguros (agua caliente de 30 a 65 °C, temperatura +/- de −5 a +5 °C, refrigeración de 18 a 30 °C) y rechaza los demás;
- vuelve a leer el valor después de escribirlo;
- nunca escribe en los firmwares V1.90.x y V2.90.x, que se bloquean con cualquier cambio (actualice antes el firmware).
Idioma de los nombres y textos: el idioma de los nombres de las funciones, de los modos y de los mensajes de error.
Uso
Dispositivos
Abra la pestaña Descubrir de la integración y añada los dispositivos de la bomba de calor:
- Bomba de calor: temperaturas exterior (y exterior media), de impulsión, de retorno, consigna de retorno, gas caliente, entrada y salida de la fuente de calor, temperatura ambiente con una unidad de ambiente, modo de funcionamiento, estado, último error, compresor y resistencia de apoyo (encendido / apagado), potencia eléctrica y electricidad consumida, potencia térmica y calor producido (cuando el regulador los proporciona), horas y arranques del compresor, horas de la resistencia.
- Bomba de calor – calefacción: modo de calefacción (automático, 2.º generador, fiesta, vacaciones, apagado) y temperatura +/- (el desplazamiento de la curva de calefacción, como en el regulador).
- Bomba de calor – agua caliente (si la bomba de calor produce agua caliente): temperatura, consigna, modo, calentando ahora.
- Bomba de calor – refrigeración (si puede refrigerar): refrigeración encendida / apagada (automática) y su consigna.
Añada Electricidad consumida al seguimiento de energía de Gladys para ver el consumo y el coste de la bomba de calor. Calor producido es el calor entregado (no electricidad): sirve para el historial.

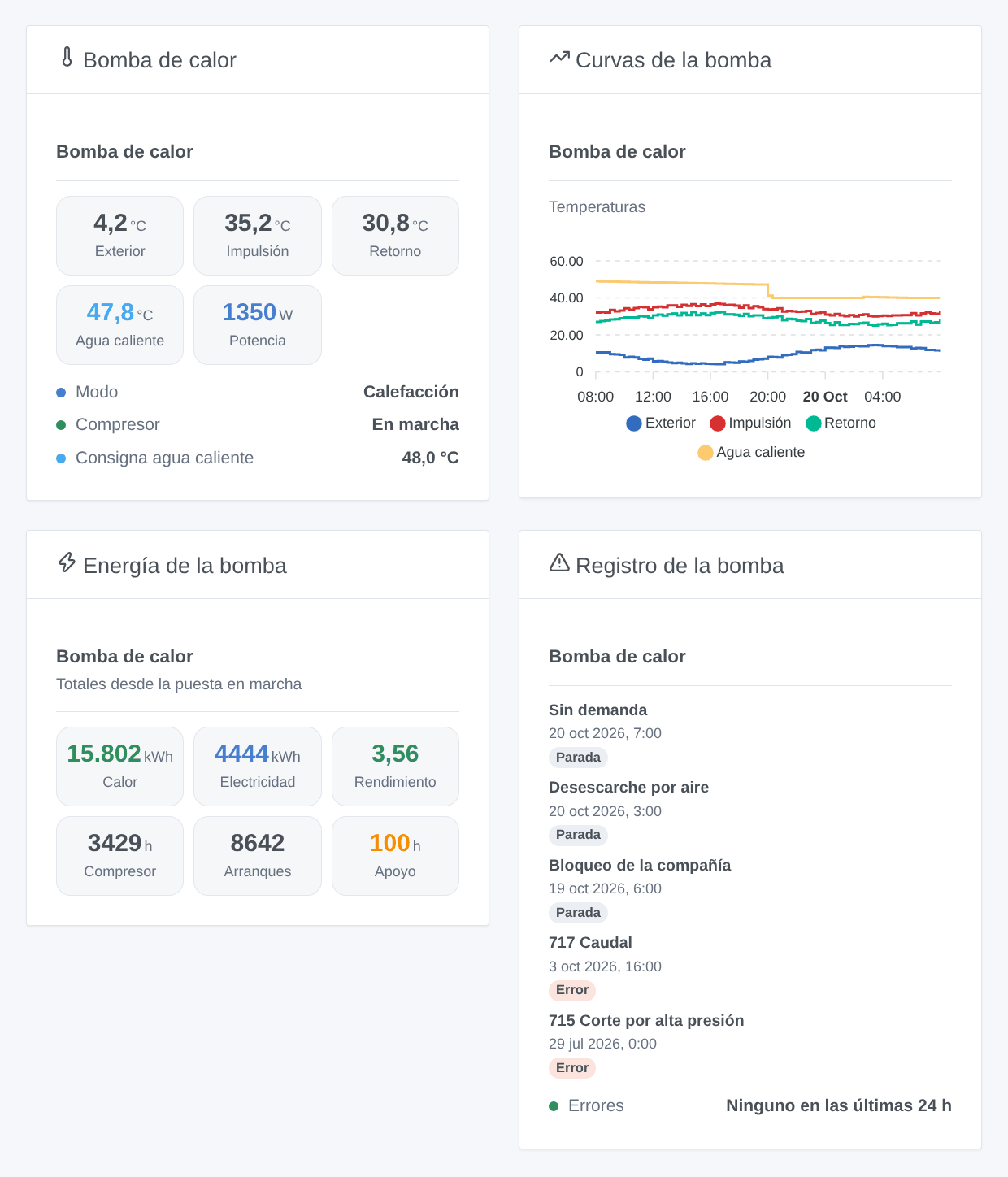

Widgets
- Bomba de calor: lo que hace ahora: modo, estado, compresor, resistencia de apoyo, temperaturas exterior, de impulsión, de retorno y de agua caliente, potencia absorbida.
- Curvas de la bomba: temperaturas exterior, de impulsión, de retorno y de agua caliente durante 24 horas, 3 o 7 días (los dispositivos deben estar añadidos).
- Energía de la bomba: calor producido, electricidad consumida, rendimiento (calor ÷ electricidad desde la puesta en marcha), horas y arranques del compresor, horas de la resistencia.
- Registro de la bomba: los últimos errores y paradas del compresor del regulador, con sus fechas.
Escenas
Disparadores: La bomba de calor indica un error (una nueva entrada en su registro, con el código y su significado), La bomba de calor cambia de modo (filtro por el modo nuevo o el anterior: calefacción, agua caliente, desescarche, bloqueo de la compañía, refrigeración, sin demanda…), La resistencia de apoyo se enciende, La resistencia de apoyo se apaga (con su duración), La bomba de calor deja de responder (3 minutos), La bomba de calor vuelve a responder.
Acción: Leer la bomba de calor (modo, estado, temperaturas, consigna de agua caliente, potencia, último error), para un mensaje o una condición.
Ejemplos:
- La bomba de calor indica un error → enviar una notificación con
{{triggerEvent.data.error_text}}. - La resistencia de apoyo se enciende → enviar un mensaje: la electricidad es cara, revise la bomba de calor.
- La bomba de calor pasa a desescarche → no encender ahora el extractor del baño.
Solución de problemas
- «Ninguna bomba de calor responde en el puerto 8889»: compruebe la dirección IP en el regulador, el cable de red y que nada más (una herramienta antigua, otro sistema domótico) mantenga una conexión abierta: el regulador acepta pocos clientes.
- La búsqueda en la red no encuentra nada: normal con algunos firmwares; escriba la dirección.
- «Los cambios están desactivados»: marque Permitir cambios en los ajustes.
- «El firmware … bloquea el regulador»: los firmwares V1.90 y V2.90 no aceptan cambios por la red; la lectura funciona.
- Falta un valor (temperatura ambiente, potencia, energía): su regulador no lo proporciona; una actualización del firmware a veces lo añade.
- El botón Buscar y probar las bombas de calor muestra lo que ve la integración; la pestaña Logs de la integración da más detalles.
Informe de un problema en GitHub con su versión de Gladys, la versión de la integración, el modelo de bomba de calor, el firmware del regulador y los logs.
Parámetros de configuración
Estos son los parámetros que Luxtronik te pide en su pantalla de configuración en Gladys.
| Parámetro | Tipo | Obligatorio | Descripción |
|---|---|---|---|
| Su bomba de calor | section | No | Luxtronik 2.0 y 2.1 es el regulador de muchas bombas de calor: Alpha Innotec, Novelan, Siemens, Buderus, Nibe AP, Roth, Elco, Wolf. Gladys lo lee directamente en la red local (puerto TCP 8889), sin ninguna nube: conecte el regulador a su red con un cable y asígnele una dirección IP fija en su router. La dirección aparece en el regulador, en Servicio > Información > Dirección IP. Nada sale de su red. Sin relación con Alpha Innotec ni con las marcas citadas. |
| Dirección de la bomba de calor | string | No | La dirección IP del regulador; varias bombas de calor: sepárelas con comas. Añada «:puerto» solo si su instalador cambió el puerto 8889. |
| Buscar también en la red | boolean | No | Envía el mensaje de búsqueda de Alpha Innotec (UDP 4444 y 47808) a través de Gladys. No todos los firmwares responden: la dirección escrita siempre funciona. |
| Intervalo de lectura | select | No | Cada cuánto se lee el regulador. Tolera mal las peticiones frecuentes: 30 segundos como mínimo. |
| Cambiar ajustes | section | No | Desactivado por defecto: Gladys solo lee. Una vez permitido, Gladys puede cambiar los modos de calefacción y agua caliente, la temperatura +/-, la consigna de agua caliente y la refrigeración. Cada cambio se escribe en la memoria del regulador, que se desgasta: un mismo valor nunca se reescribe, un ajuste como máximo cada 2 minutos, 50 cambios al día como máximo, dentro de límites seguros. Los firmwares V1.90 y V2.90 se bloquean con cualquier cambio: quedan en solo lectura. |
| Permitir cambios | boolean | No | Márquelo solo si conoce estos ajustes: uno incorrecto puede detener la bomba de calor. Consulte su manual. |
| Idioma de los nombres y textos | select | No | Gladys no indica a las integraciones el idioma de sus usuarios: elija el de los nombres de las funciones, de los modos y de los mensajes de error. |
Cómo instalar Luxtronik en Gladys
- En Gladys, abre Integraciones: Luxtronik aparece en el catálogo junto a las integraciones nativas, con una insignia de comunidad.
- Haz clic en Instalar. Gladys descarga la imagen Docker (
ghcr.io/william-de71/gladys-luxtronik:0.1.0), la ejecuta en un entorno aislado del núcleo y genera la interfaz de la integración (dispositivos, descubrimiento y configuración). - Abre la pantalla de Configuración de la integración, rellena los parámetros y guarda.
- También puedes instalarla directamente desde la URL de su repositorio: https://github.com/William-De71/gladys-luxtronik.
Luxtronik requiere Gladys >=5.1.0. El catálogo de Gladys se actualiza cada hora, así que una nueva versión está disponible como máximo una hora después de publicarse.
