Integración domótica KNX, gratuita y de código abierto

Integración KNX para Gladys Assistant

Controle su instalación KNX con una interfaz IP: luces, persianas, sensores, escenas.

Ver en GitHubTodas las integraciones externas

Presentación​

Esta integración conecta Gladys con una instalación KNX a través de una interfaz o un router IP KNX de su red local. Luces, interruptores, persianas y cortinas, sensores y termostatos de estancia del bus KNX se convierten en dispositivos de Gladys: los controla desde el panel y las escenas, y sus estados siguen al bus en tiempo real.

Los dispositivos KNX no se pueden descubrir: el significado de cada dirección de grupo está en su proyecto ETS. Declara cada dispositivo una vez en la configuración de la integración, con sus direcciones de grupo, y luego lo añade desde la pestaña Descubrir como cualquier dispositivo descubierto.

Todo permanece en su red local (insignia local): la integración se comunica con la interfaz por KNXnet/IP, ningún dato sale a Internet.

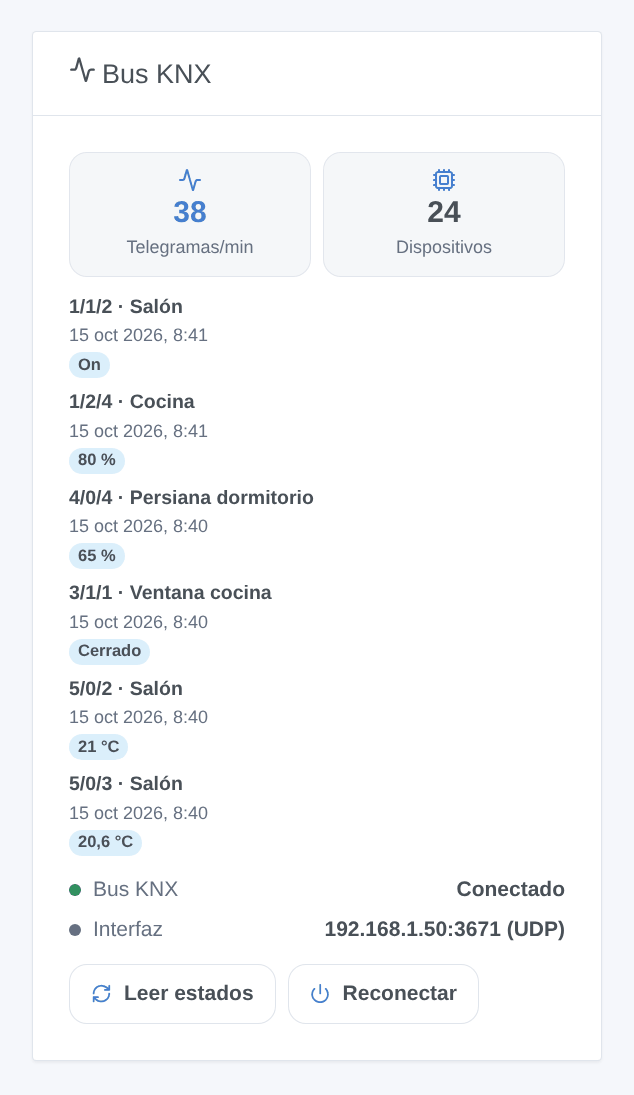

Widget Bus KNX: conexión, telegramas por minuto, últimos telegramas y botones (ilustración generada, no una captura de pantalla)

Requisitos​

  • Gladys Assistant 5.1.1 o posterior.
  • Una interfaz IP KNX (tunneling) o un router IP KNX en la misma red que Gladys, con un túnel libre.
  • Su proyecto ETS, o al menos la lista de direcciones de grupo de los dispositivos que quiere integrar (con sus tipos de punto de datos, DPT).
  • Para una interfaz KNX IP Secure: la dirección individual, el ID de usuario y la contraseña de un túnel (ETS, propiedades de la interfaz).

Configuración​

Conexión​

  1. Conexión: el tunneling UDP sirve para la mayoría de las interfaces. Elija tunneling TCP para KNX IP Secure y las interfaces recientes. El enrutamiento (multicast) necesita un router IP KNX y normalmente no llega al contenedor de la integración: es preferible el tunneling.
  2. Dirección de la interfaz IP KNX: su dirección IP o su nombre de host. Déjela vacía para usar la primera interfaz encontrada en la red; el botón Buscar interfaces IP KNX muestra las que responden.
  3. Puerto: 3671, salvo que su interfaz use otro.
  4. Dirección individual de Gladys: opcional con tunneling (la interfaz asigna la dirección de su túnel), obligatoria con enrutamiento (una dirección libre de la línea, reservada en ETS).
  5. Guarde y pulse Probar la conexión.

KNX IP Secure​

Elija tunneling TCP, marque Usar KNX IP Secure e indique la dirección individual del túnel (por ejemplo 1.1.254), el ID de usuario del túnel y la contraseña del usuario del túnel de ETS. El código de autenticación del dispositivo es opcional: con él, la integración comprueba que habla con su interfaz. KNX Data Secure (comunicación de grupo cifrada) no es compatible.

Declarar sus dispositivos​

Al final de la página de configuración, un botón por clase de dispositivo abre un formulario. Las direcciones de grupo se escriben como en ETS: 1/2/3 (tres niveles), 1/515 (dos niveles) y 2563 (libre) son la misma dirección. La dirección de estado es el objeto de estado del actuador (indicador de lectura activado en ETS): sin ella, Gladys conserva la última orden como estado.

BotónDirecciones de grupoFunciones de Gladys
Declarar una luzconmutación (DPT 1.001) y estado, brillo (5.001) y estado, color RGB (232.600) y estado, temperatura de color (7.600) y estadoencendido/apagado, brillo, color, temperatura de color
Declarar un interruptorconmutación (1.001) y estadoencendido/apagado (enchufe, válvula, bomba…)
Declarar una persianasubir/bajar (1.008), parada (1.007 o 1.010), posición (5.001) y estadoabrir / cerrar / parar, posición
Declarar un sensorvalor: temperatura, humedad, iluminancia, CO2, presión atmosférica, velocidad del viento, potencia, contador de energía, tensión, corriente, porcentaje, contadorla medida, con su unidad
Declarar un sensor binarioestado (1.x): movimiento, presencia, contacto de ventana o puerta, humo, fuga de agua, lluvia, otroel estado
Declarar un termostatoconsigna (9.001) y estado, temperatura medidaconsigna, temperatura

La dirección de grupo principal (la de conmutación, la de subir/bajar, la del valor, la de consigna) identifica el dispositivo: declarar de nuevo la misma clase con la misma dirección principal lo actualiza. Listar los dispositivos muestra las declaraciones, Quitar un dispositivo declarado acepta un nombre o una dirección principal. Las declaraciones se guardan en la configuración de Gladys, y por tanto en sus copias de seguridad.

Abra después la pestaña Descubrir y añada los dispositivos. En Gladys una persiana está abierta al 100 % y cerrada al 0 % (KNX indica lo contrario; marque Invertir la posición si la suya ya lo hace). También se entiende una temperatura, una potencia o una tensión enviada como número de coma flotante de 4 bytes (DPT 14).

Estados y escenas​

  • Leer los estados al arrancar y Volver a leer los estados cada (minutos): la integración pide su valor a las direcciones de estado al conectarse y luego en este intervalo (0: nunca). Los dispositivos KNX envían ellos mismos sus cambios; esto solo recupera los telegramas enviados mientras Gladys estaba detenida.
  • Direcciones de grupo para escenas: los telegramas en estas direcciones inician las escenas «Se recibe un telegrama KNX». Sepárelas con comas, use * para todo un grupo principal o intermedio (1/0/, 2/) y añada :DPT para decodificar el valor (1/0/7:9.001).
  • Idioma de los nombres de funciones: el idioma de los nombres que reciben las funciones al añadir un dispositivo.

Uso​

Dispositivos​

Los dispositivos añadidos se comportan como cualquier dispositivo de Gladys: panel, habitaciones, historial, escenas, voz y chat. Un dispositivo sin dirección de estado muestra la última orden enviada desde Gladys, y también las órdenes que llegan del bus (un pulsador de pared en la misma dirección de grupo).

Widget​

El widget Bus KNX muestra la conexión, los telegramas del último minuto, el número de dispositivos declarados y los últimos telegramas con el nombre del dispositivo y su valor. Leer estados pide su valor a todas las direcciones de estado, Reconectar abre una nueva conexión con la interfaz. Sus ajustes: el número de telegramas mostrados y un filtro de direcciones de grupo (1/, 2/1/).

Disparadores de escena​

  • Se recibe un telegrama KNX: en una dirección del campo «Direcciones de grupo para escenas». Filtros: dirección de grupo (forma de tres niveles), tipo de telegrama (escritura, respuesta, solicitud de lectura), valor (true, false, 21.5…). Variables: dirección de grupo, emisor, tipo de telegrama, valor, valor numérico, datos en bruto.
  • Se pierde la conexión KNX, Se restablece la conexión KNX (tras una pérdida): la interfaz y el motivo, o la duración del corte en segundos.

Acciones de escena​

  • Enviar un valor al bus KNX: una dirección de grupo, un tipo de punto de datos (1.001, 5.001, 9.001, 232.600…) y un valor (on, off, 21.5, #ff8000, un texto o una variable de escena). Cualquier dirección de grupo, aunque no sea un dispositivo en Gladys.
  • Leer un valor del bus KNX: pide su valor a una dirección de grupo; las acciones siguientes reciben el valor, el valor numérico y los datos en bruto.
  • Recuperar una escena KNX: envía un número de escena de 1 a 64 (DPT 17.001) a una dirección de grupo de escena.

Ejemplos de escenas​

  • Cuando el pulsador «Apagar todo» de la entrada (dirección de grupo 0/0/1 en «Direcciones de grupo para escenas») envía off → apagar las luces de Gladys que no son KNX y enviar una notificación.
  • Cuando se activa la alarma → recuperar la escena KNX 3 «Ausente» en 0/1/0 y cerrar las persianas.
  • Cuando se pierde la conexión KNX → enviar un mensaje al hogar con el motivo.

Solución de problemas​

  • «No se encontró ninguna interfaz IP KNX»: la búsqueda pasa por el núcleo de Gladys en la red local; algunas interfaces no responden. Introduzca la dirección IP de la interfaz en la configuración.
  • La conexión falla o se corta: una interfaz solo tiene unos pocos túneles (a menudo 4 o 5), compartidos con ETS y otros programas. Cierre el monitor de bus de ETS o reserve un túnel para Gladys en ETS. Con KNX IP Secure, compruebe el ID de usuario y la contraseña del túnel.
  • Un estado nunca llega: compruebe que el objeto de estado del actuador tiene activado el indicador de lectura en ETS y que la dirección de estado es la correcta (el monitor de bus del widget muestra lo que llega).
  • Un valor erróneo (temperatura disparatada, porcentaje en 255): el tipo de punto de datos de la dirección no es el esperado; compruébelo en ETS.
  • Una persiana va en sentido contrario: marque o desmarque Invertir la posición y vuelva a declararla (misma dirección de subir/bajar: el dispositivo se actualiza).
  • Registros: pestaña Registros de la integración. Para más detalles, añada la variable de entorno DEBUG=gladys-integration-sdk al contenedor. Informe de los problemas en GitHub con la versión de Gladys, la versión de la integración, el modelo de interfaz y los registros.

KNX y el logotipo KNX son marcas de KNX Association cvba. Esta integración no está afiliada, respaldada ni certificada por KNX Association.

Parámetros de configuración​

Estos son los parámetros que KNX te pide en su pantalla de configuración en Gladys.

ParámetroTipoObligatorioDescripción
Conectar Gladys a su instalación KNXsectionNoGladys se comunica con el bus KNX a través de una interfaz o un router IP KNX de su red. Deje su dirección vacía para usar la primera que se encuentre en la red. Los dispositivos KNX no se pueden descubrir: declare cada uno abajo con los botones «Declarar …» y las direcciones de grupo de su proyecto ETS, y luego añádalos desde la pestaña Descubrir.
ConexiónselectNoEl enrutamiento usa multicast, que normalmente no llega al contenedor de la integración: es preferible el tunneling.
Dirección de la interfaz IP KNXstringNoDirección IP o nombre de host. Vacío: la primera interfaz encontrada en la red (el botón «Buscar interfaces IP KNX» las muestra).
PuertonumberNo
Dirección individual de GladysstringNoOpcional con tunneling (la interfaz asigna la dirección de su túnel). Obligatoria con enrutamiento: una dirección libre de la línea, reservada en ETS.
KNX IP SecuresectionNoPara una interfaz KNX IP Secure, elija tunneling TCP e indique el usuario del túnel de su proyecto ETS (propiedades de la interfaz, pestaña del túnel). KNX Data Secure (comunicación de grupo cifrada) no es compatible.
Usar KNX IP SecurebooleanNo
Dirección individual del túnelstringNo
ID de usuario del túnelnumberNo
Contraseña del usuario del túnelsecretNo
Código de autenticación del dispositivo (opcional)secretNoDel proyecto ETS: permite a la integración comprobar que habla con su interfaz.
Estados y escenassectionNoLos dispositivos KNX envían ellos mismos sus cambios. La integración también lee las direcciones de estado al arrancar y en el intervalo elegido, para recuperar los telegramas enviados mientras Gladys estaba detenida.
Leer los estados al arrancarbooleanNo
Volver a leer los estados cada (minutos)numberNo0: nunca.
Direcciones de grupo para escenasstringNoLos telegramas en estas direcciones inician las escenas «Se recibe un telegrama KNX». Sepárelas con comas; * cubre un grupo principal o intermedio; añada :DPT para decodificar el valor (1/0/7:9.001).
Idioma de los nombres de funcionesselectNoSe usa al añadir un dispositivo desde la pestaña Descubrir.

Cómo instalar KNX en Gladys​

  1. En Gladys, abre Integraciones: KNX aparece en el catálogo junto a las integraciones nativas, con una insignia de comunidad.
  2. Haz clic en Instalar. Gladys descarga la imagen Docker (ghcr.io/william-de71/gladys-knx:0.1.0), la ejecuta en un entorno aislado del núcleo y genera la interfaz de la integración (dispositivos, descubrimiento y configuración).
  3. Abre la pantalla de Configuración de la integración, rellena los parámetros y guarda.
  4. También puedes instalarla directamente desde la URL de su repositorio: https://github.com/William-De71/gladys-knx.

KNX requiere Gladys >=5.1.1. El catálogo de Gladys se actualiza cada hora, así que una nueva versión está disponible como máximo una hora después de publicarse.

¿Todavía no usas Gladys? Es gratuito y de código abierto: sigue la guía de instalación para empezar.

Sobre las integraciones externas​

KNX es una integración externa: una integración comunitaria empaquetada como contenedor Docker y publicada en GitHub. Gladys la instala con un clic y la ejecuta en un entorno aislado del núcleo. La publica y mantiene William-De71, no el equipo principal de Gladys.
